Es’hail-2 / Qatar-Oscar 100 jako jedyny satelita z zainstalowanym podwójnym transponderem AMSAT P4A umożliwiającym pewną i ciągłą łączność w pasmach amatorskich

Es’hail-2 / Qatar-Oscar 100 jako jedyny satelita z zainstalowanym podwójnym transponderem AMSAT P4A umożliwiającym pewną i ciągłą łączność w pasmach amatorskich z blisko połową globu. Obecnie, jest to najnowocześniejszy geostacjonarny satelita dostępny dla licencjonowanych radioamatorów z całego świata.

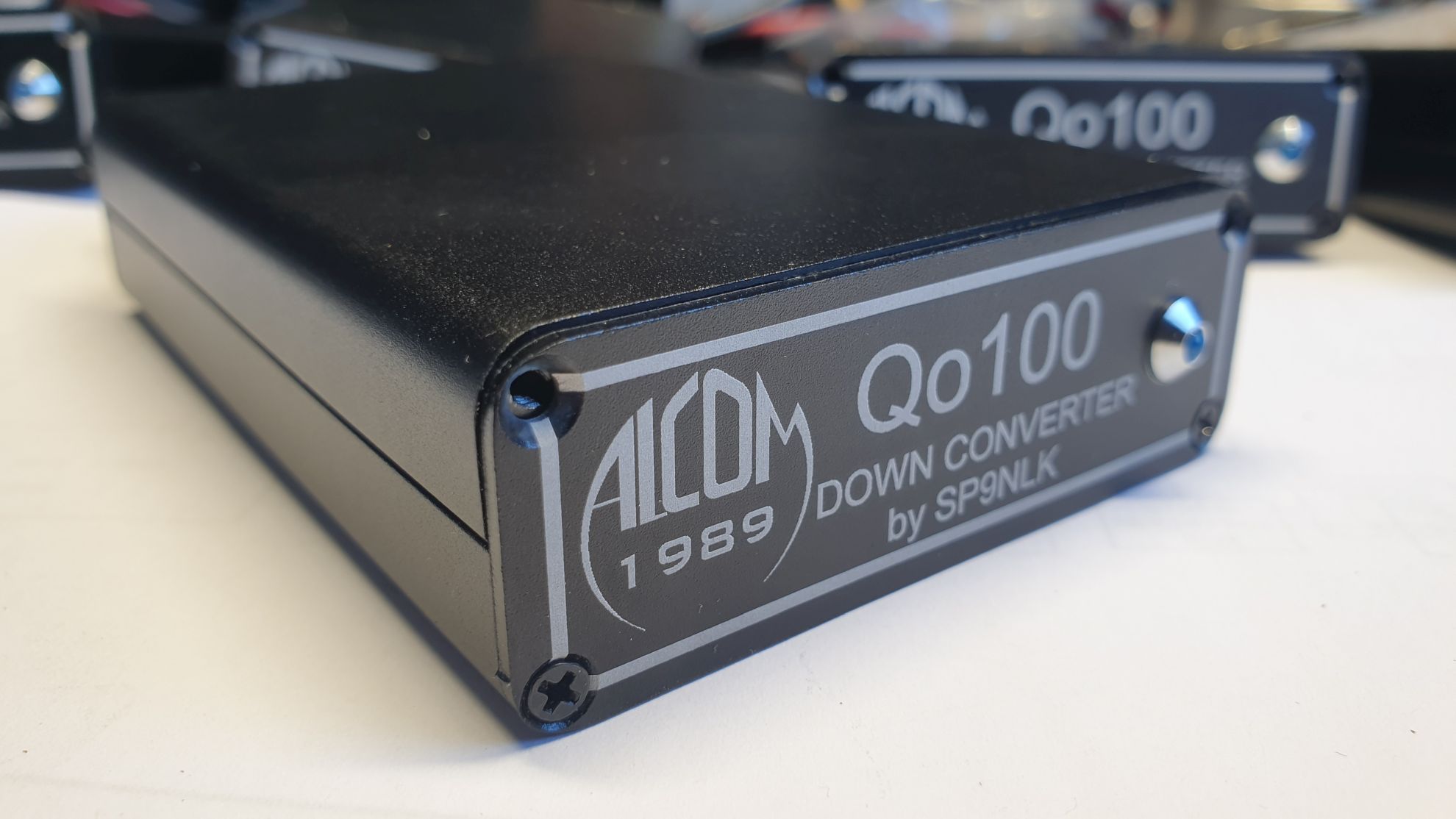

Down Converter umożliwiający odbiór satelity QO-100 na dowolnym TRXie z pasmem od 144MHz. Konwerter zasilany jednym kablem koncentrycznym. Beacon satelity odbierany jest na 144.500MHz, 430.500MHz. Możliwe jest zaprogramowanie dowolnej częstotliwości początkowej. Stabilność częstotliwości urządzenia to 0.5ppb. Film pokazujący odbiór można zobaczyć poniżej.

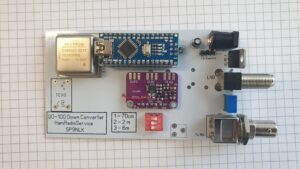

Wnętrze

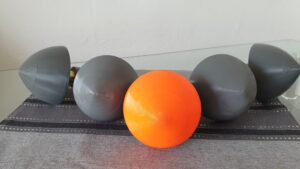

POTY antena (oświetlacz)

Oświetlacze są profesjonalnie wykonane. Każdy jest strojony. SWR jest nie gorszy niż 1.2

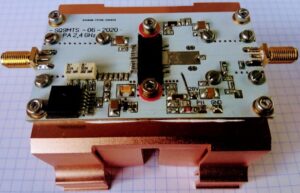

Wzmacniacz 2,4GHz by SQ9MTS

Idealnie nadają się do wzmocnienia sygnału z UpConverterów zarówno wykonanych przez Czesława jak i przez firmę DXPATROL. W zależności od wykonania moc output dochodzi do 40W przy zasilaniu 28V. Do kluczowania potrzebne jest podanie masy. Wzmacniacz należy przykręcić do radiatora.

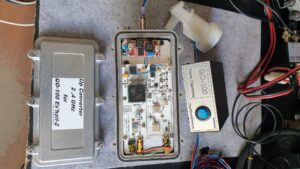

Komplet do pracy przez QO-100

Sprawdzony i uruchomiony komplet urządzeń do pracy przez satelitę QO-100.

Komplet zawiera:
– down konwerter
– up konwerter
-antena (oświetlacz) POTY

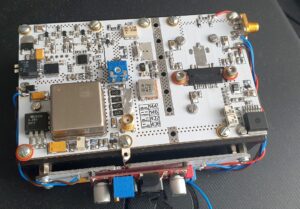

Zintegrowany UP Converter z PA 20W

Kompletny Up Converter na 2,4Ghz o mocy wyjściowej 20W. Potrzebuje zasilania 28V. Przy zasilaniu 13,8V osiąga moc około 6W. Maksymalna moc sterująca do 5W. Do nadawania potrzeba podać masę . Stabilność urządzenia to 50PPB ! Może być wykonany (zaprogramowany) na dowolną częstotliwość pośrednią.

Dwonconverter V3

Nowa wersja downconvertera umożliwia odbiór na każdej zaprogramowanej częstotliwości. Standardowo zaprogramowane jest 28.500MHz, 50.500MHz, 144.500MHz, 430.500MHz. Na zamówienie jest możliwości ustawienia dowolnej częstotliwości pośredniej. LNB jest zasilane jednym kablem koncentrycznym SAT. Stabilność wzorca jest na poziomie 0.5ppb !!!. Uzyskana jest za pomocą wbudowanego OCXO. Nie ma potrzeby stosowania zewnętrznych stabilnych wzorców

Cennik i dodatkowe informacje na stronie https://www.qo100.eu/cennik-price/
