🛰️ Twój własny świat z SharkRF IP Connector Protocol Server

Podłączenie IC-9700 do routera i dostęp do Internetu

Transceiver Icom IC-9700 należy połączyć bezpośrednio z routerem sieciowym za pomocą kabla Ethernet (RJ-45). Router musi zapewniać dostęp do Internetu oraz mieć włączoną usługę DHCP.

Po podłączeniu radio automatycznie pobiera adres IP z routera. Prawidłowe uzyskanie adresu IP oznacza, że IC-9700 ma dostęp do sieci lokalnej oraz Internetu i może komunikować się z infrastrukturą D-STAR.

Aby zapewnić stabilną i powtarzalną pracę, zaleca się przypisanie radiu stałego adresu IP poprzez router. W tym celu w routerze należy zapisać (zarezerwować) adres IP przypisany do adresu MAC interfejsu sieciowego IC-9700. Dzięki temu radio przy każdym uruchomieniu będzie otrzymywało ten sam adres IP, bez konieczności ręcznej konfiguracji w radiu.

Tryb Terminal D-STAR – podstawowa konfiguracja

Po uzyskaniu przez radio dostępu do Internetu kolejnym krokiem jest konfiguracja trybu Terminal D-STAR. Aby IC-9700 wiedział, z jakim serwerem ma się łączyć i w jakiej roli pracować, konieczne jest poprawne ustawienie parametrów w zakładce Internal Gateway Settings.

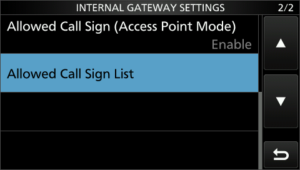

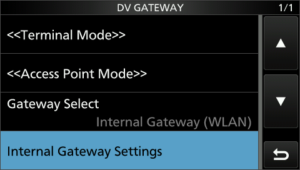

Ścieżka menu:SET → D-STAR → Internal Gateway Settings

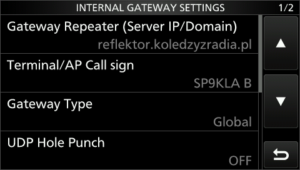

Podstawowym parametrem jest adres serwera bramki D-STAR. W polu Gateway Address należy wpisać adres IP serwera, np.:93.179.193.199

Następnie w polu Callsign należy wpisać własny znak wywoławczy, dokładnie taki, jak zarejestrowany w sieci D-STAR, z uwzględnieniem dodatkowej litery identyfikującej terminal, np. „B” umieszczonej po znaku głównym (SPxXXX B).

⚠️ Ważne zasady:

• Jeżeli Twój znak jest krótszy niż standardowe 7–8 znaków, litera terminala powinna znaleźć się na 8. pozycji

• Litery A, B, C nie są wymysłem – określają moduł portu przemiennika lub gateway, na którym ma odbywać się łączność. Serwer D-STAR wykorzystuje je do prawidłowego kierowania ruchu.

  • A – zwykle moduł 23 cm / 1,2 GHz (SHF),

  • B – zwykle moduł 70 cm / 440 MHz (UHF),

  • C – zwykle moduł 2 m / 144 MHz (VHF).

Dzięki temu serwer D-STAR prawidłowo identyfikuje, na jakim module pracuje Twój terminal i kieruje ruch do odpowiedniego reflektora/modułu.

Po zapisaniu powyższych ustawień radio posiada wszystkie niezbędne informacje do pracy w trybie samodzielnego terminala D-STAR. Na tym etapie konfiguracja jest kompletna i IC-9700 jest gotowy do łączności z reflektorami oraz innymi stacjami w sieci D-STAR bez udziału komputera.

Wybór reflektora – kluczowy element pracy w trybie Terminal

Samo posiadanie dostępu do Internetu oraz poprawnie ustawionego serwera bramki nie wystarcza. Radio musi wiedzieć, dokąd ma się połączyć i „do kogo zapukać” w sieci D-STAR. Tym elementem jest komenda kierująca ruch na konkretny reflektor (grupę rozmowną).

Ponieważ jest to połączenie otwarte i grupowe, należy upewnić się, że w górnym polu radia wybrany jest tryb połączenia grupowego, sygnalizowany ikoną trzech ludzików. Tylko w tym trybie możliwa jest poprawna praca z reflektorami.W polu komendy należy wpisać odpowiedni ciąg znaków, na przykład:/XLX003D

Taki wpis powoduje, że serwer D-STAR przełączy radio na wskazany reflektor oraz moduł, w tym przypadku XLX003, moduł D. Od tego momentu wszystkie transmisje będą kierowane do tej konkretnej grupy rozmownej.

Poprawne zestawienie połączenia można zweryfikować na dashboardzie reflektora: http://reflektor.koledzyzradia.pl Po prawidłowym połączeniu znak wywoławczy stacji powinien być widoczny na liście aktywnych użytkowników.

   Diagnostyka problemów – brak wyjścia na serwer

Jeżeli na wyświetlaczu IC-9700 strzałka TX jest przekreślona i radio nie wysyła danych do serwera, nie należy od razu panikować. W większości przypadków problem wynika z konfiguracji sieciowej i można go szybko zlokalizować.

Sprawdź kolejno:

1. Połączenie fizyczne – kabel RJ-45, router, dostęp do Internetu.

2. Adres IP radia – upewnij się, że radio ma przypisany stały adres IP i jest w tej samej podsieci co router.

3. Przekierowania portów w routerze – router musi kierować odpowiednie porty UDP do adresu radia.

4. Restart routera – aby zapisane przekierowania i ustawienia zostały aktywowane.

5. Restart radia – wyłącz i włącz IC-9700, aby zastosowało nowe ustawienia sieciowe.

Jeżeli mimo tych działań strzałka TX nadal pozostaje przekreślona, problem leży najczęściej po stronie operatora internetowego. Wówczas należy:

• skontaktować się z dostawcą Internetu,

• poprosić o otwarcie portów UDP używanych przez D-STAR,

• uzyskać pomoc przy przekierowaniu portów na stały adres IP Twojego radia.

Po wykonaniu tych czynności połączenie powinno zostać prawidłowo zestawione, a na wyświetlaczu IC-9700 powinna pojawić się ikona chmury oraz aktywne strzałki TX i RX.

Sygnalizacja prawidłowego połączenia

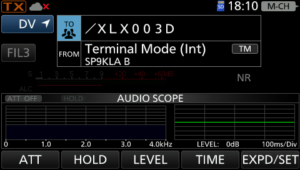

Prawidłowe zestawienie połączenia z serwerem D-STAR jest również sygnalizowane bezpośrednio na wyświetlaczu IC-9700. Po poprawnym połączeniu w górnej części ekranu pojawia się ikona chmury, która potwierdza aktywną komunikację radia z infrastrukturą sieciową.

Podczas nadawania sygnału do sieci D-STAR widoczna jest czerwona strzałka TX, oznaczająca wysyłanie danych z radia do serwera. Analogicznie, w momencie odbioru transmisji z sieci pojawia się strzałka RX, informująca o odbiorze danych z serwera do radia.

Jednoczesna obecność ikony chmury oraz poprawna sygnalizacja kierunku transmisji TX i RX stanowią jednoznaczne potwierdzenie, że połączenie internetowe IC-9700 działa prawidłowo i radio aktywnie uczestniczy w ruchu sieci D-STAR.

Tryb Access Point – szybkie uruchomienie

Jeżeli udało Ci się poprawnie skonfigurować tryb Terminal D-STAR, dobrą wiadomością jest to, że Access Point w IC-9700 jest praktycznie gotowy do pracy.

Aby uruchomić tryb Access Point:

1. Wejdź w menu radia i wybierz odpowiednią częstotliwość dla pracy DV.

2. Upewnij się, że radio jest w trybie DV.

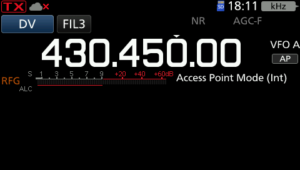

3. Naciśnij przycisk Access Point w radiu.

Po wykonaniu tych czynności każde radio, które znajdzie się na tej samej częstotliwości w trybie DV, zostanie „usłyszane” przez IC-9700. Jeśli radio ma poprawnie skonfigurowane połączenie z Internetem, wszystkie transmisje zostaną przesłane na wskazany reflektor XLX.

⚠️ Ważna uwaga dotycząca reflektorów:

• Każdy reflektor jest przypisany do konkretnego serwera D-STAR.

• Na przykład: wpisując w Internal Gateway Settings XLX003D, radio wysyła ruch na serwer przypisany do tego reflektora.

• Jeżeli chcesz korzystać z innego reflektora, np. XLX017D, musisz w ustawieniach radia zmienić adres IP serwera na ten, który obsługuje XLX017D.

• Tylko wtedy połączenie będzie poprawnie działało.

Dodatkowa uwaga
